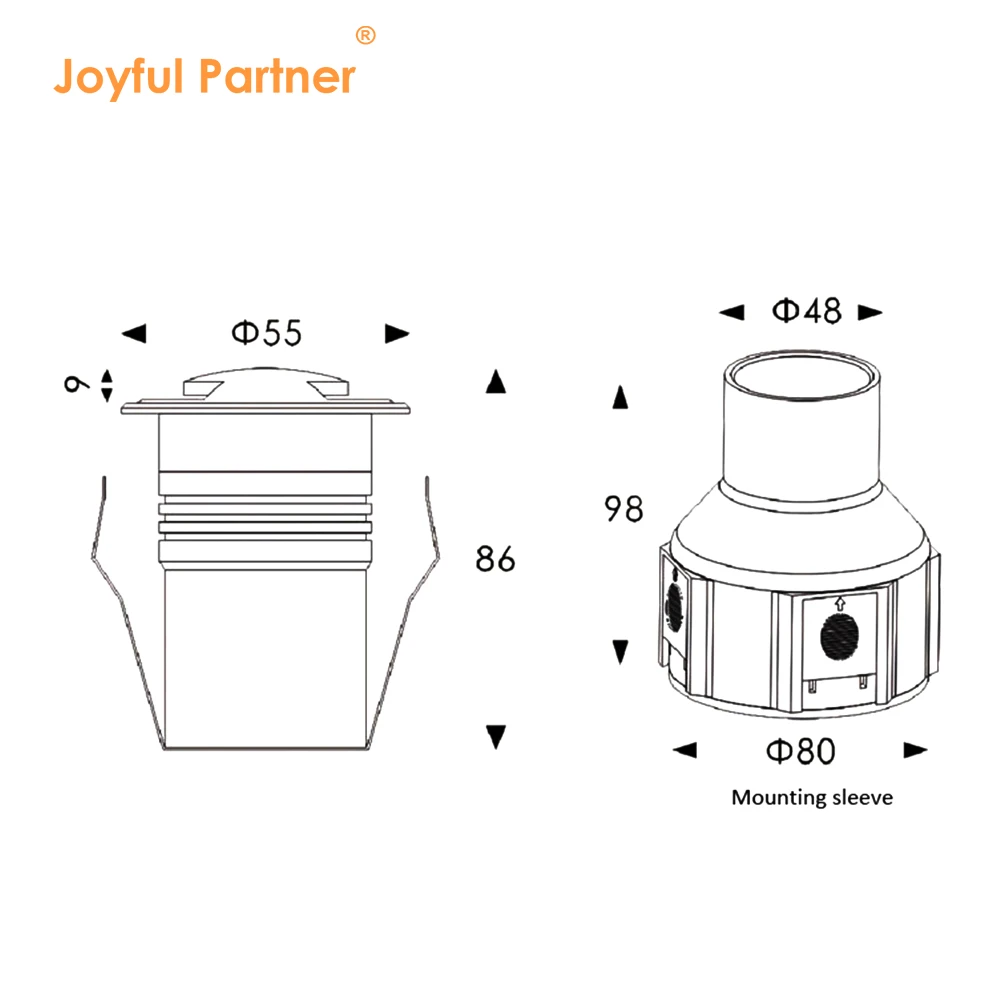

1E82512(Ø 55مم)
تصنيف مقاومة للماء: IP67
المادة: غطاء وجه من الفولاذ المقاوم للصدأ 304 أو 316
الطراز: سلسلة XE8251X
الشهادة: IP67، RoHS، CE

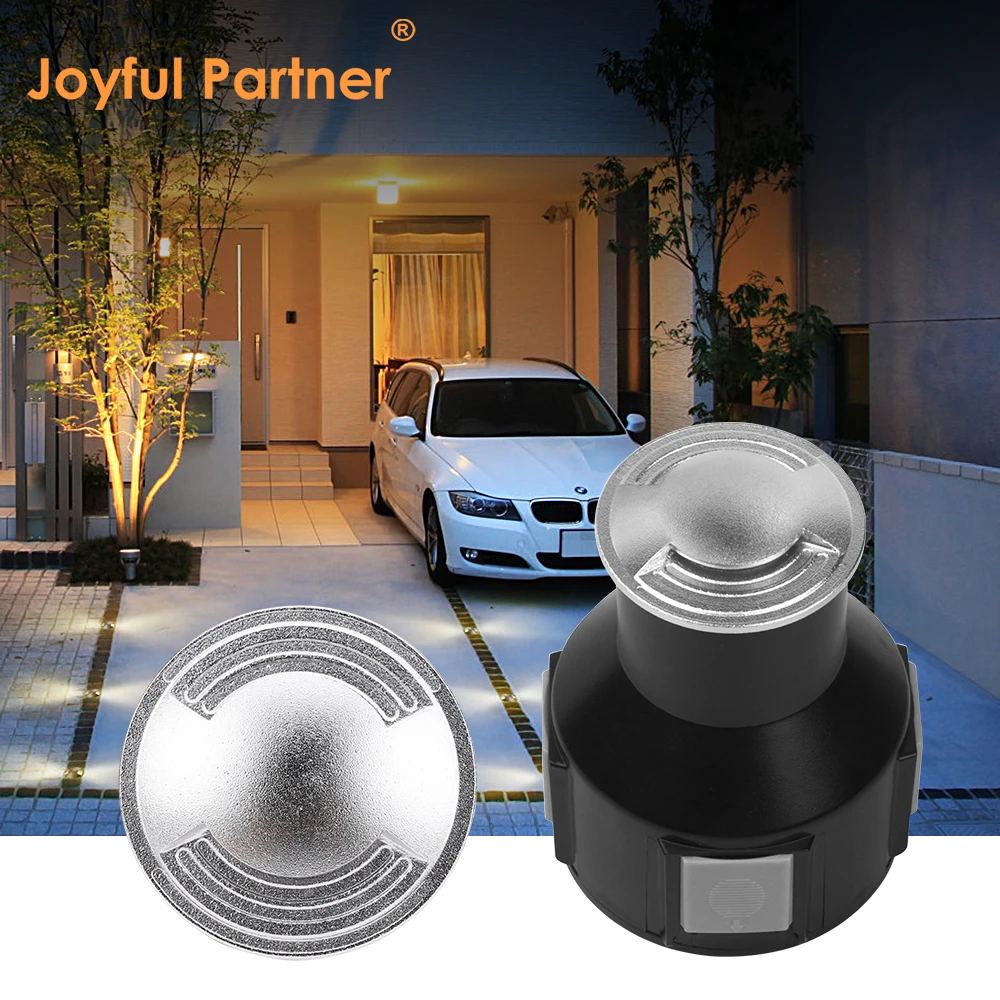

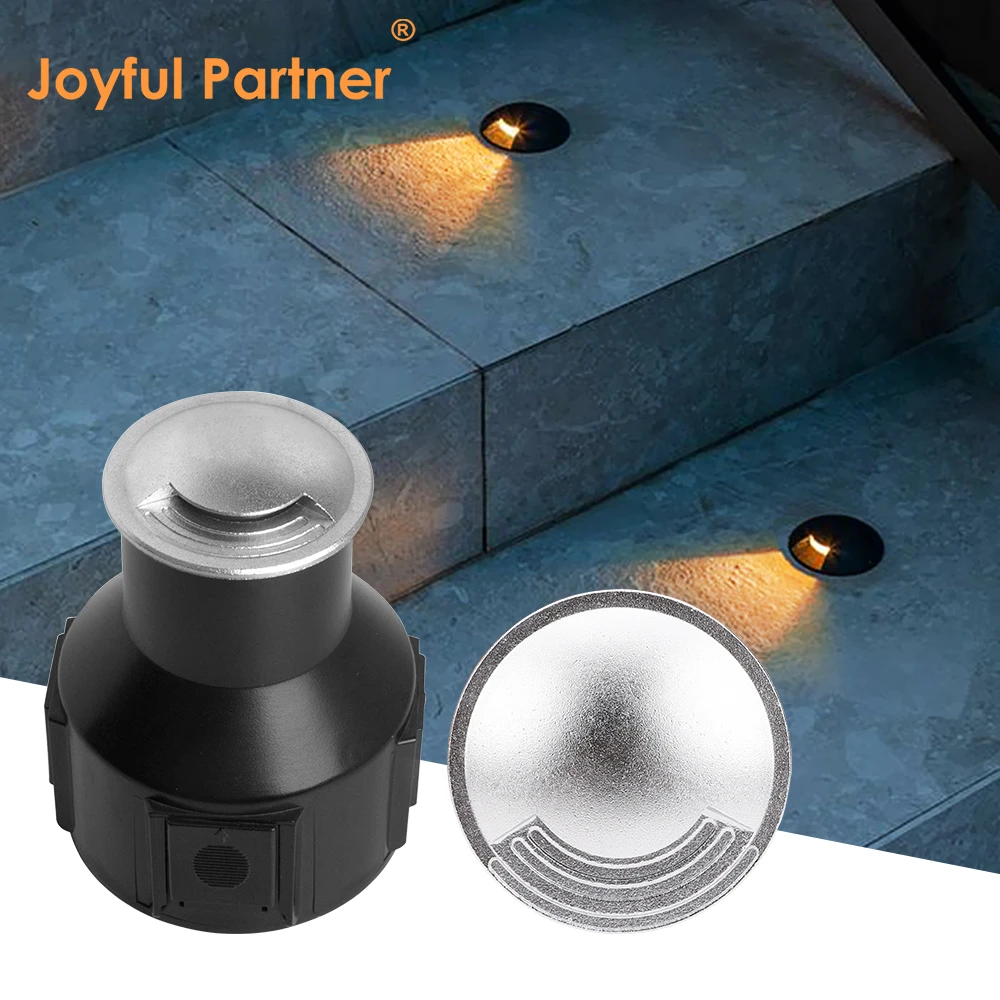

سلسلة أضواء جانبية احترافية مصممة لإضاءة المسارات المعمارية والسطح بشكل دقيق.
يتميز بغطاء وجه عالي الجودة من الفولاذ المقاوم للصدأ 304 أو 316 لمقاومة التآكل والجاذبية الجمالية.
تم بناؤها بغلاف خارجي متين مطلي بالمسحوق (T=60-80um) لإدارة حرارية مثالية.
مجهزة بموزع PMMA عالي التأثير وعدسة بصرية دقيقة تضمن انتقال الضوء بكفاءة (≥85٪).
تم تصميمه لبيئات ذات حركة مرور عالية بتصنيف صدمات IK10 وسعة ضغط >1200 كجم.
حماية موثوقة ضد الماء لجهاز IP67 تضمن من خلال أختام سيليكون على شكل تشكيل وأغطية تثبيت ABS مدمجة.
جدول مواصفات النماذج
|
البند رقم |
مصدر الضوء |
زاوية شعاع العدسة (°) |
الاستهلاك (واط) |
جهد الإدخال (V) |
معدل المعرفة |
|
1E82511(H)/2E82511(H)/4E82511(H) |
LED 1x1W |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
10 |
|
1E82512(H)/2E82512(H)/4E82512(H) |
LED 1x2W |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
10 |
|
1E82516/2E82516/4E82516 |
LED 1x3W RGB3in1 |
30°/45°/60° |
3.1 |
DC12V/DC24V |
10 |

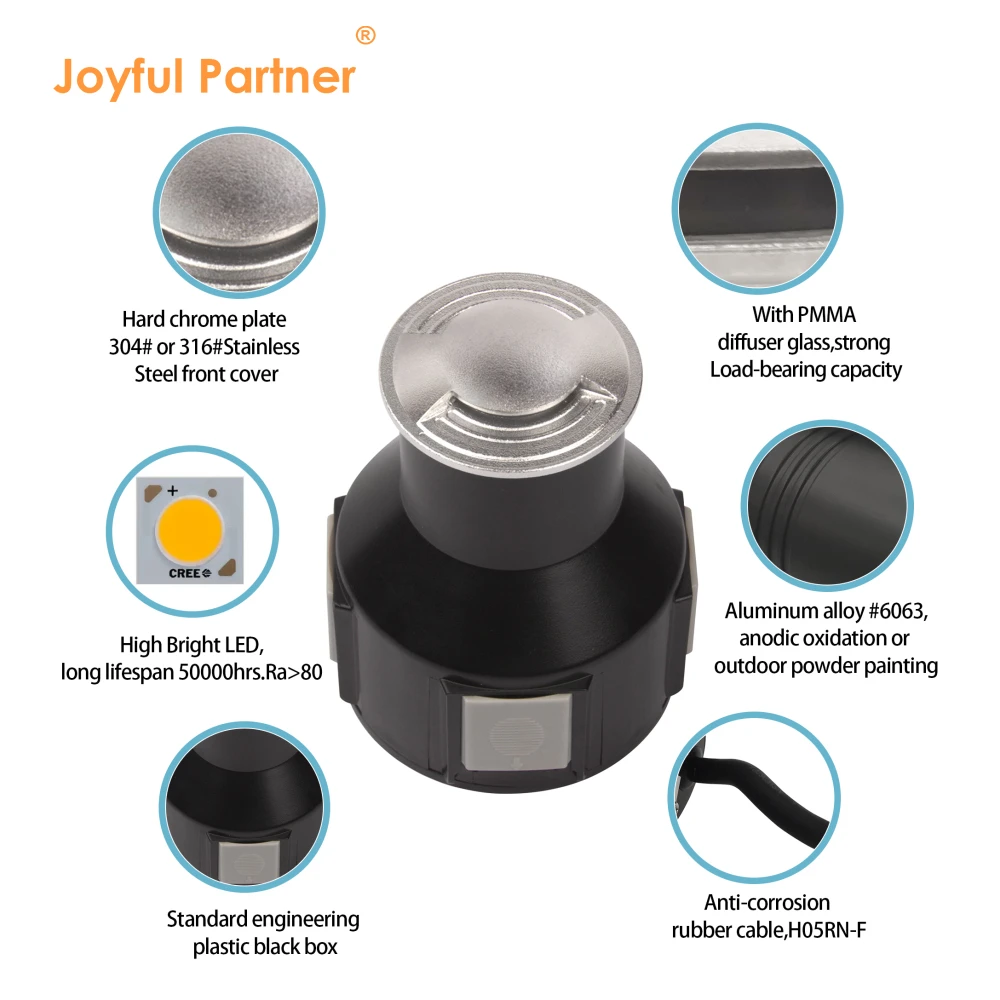

جدول مواصفات المواد
|
العنصر |
الوصف |
|
الإسكان |
الألمنيوم المطلي بالبودرة الرمادية الداكنة الخارجية T = 60-80 ملم من الفئة 1 من ISO 1 / ASTM الفئة 4B |
|
الغلاف الأمامي |
لوحة كروم صلبة 304# أو 316# من الفولاذ المقاوم للصدأ |
|
العدسة |
العدسة البصرية، الكفاءة≥85٪ |
|
الزجاج |
موزع PMMA |
|
سعة ضغط الزجاج |
> 1200 كجم |
|
الحشية |
ختم سيليكون على شكل زخرفة |
|
درجة حرارة التشغيل |
-20℃~40℃ |
|
كابل الطاقة |
H05RN-F 2x0.75مم² L=0.5m (جهد منخفض) / H05RN-F 3x0.75مم² L=0.5m (لللون الأحادي/جهد عالي) / H05RN-F 4x0.75مم² L=0.5m (للجهد RGB) |
|
غلاف التثبيت |
ABS |
