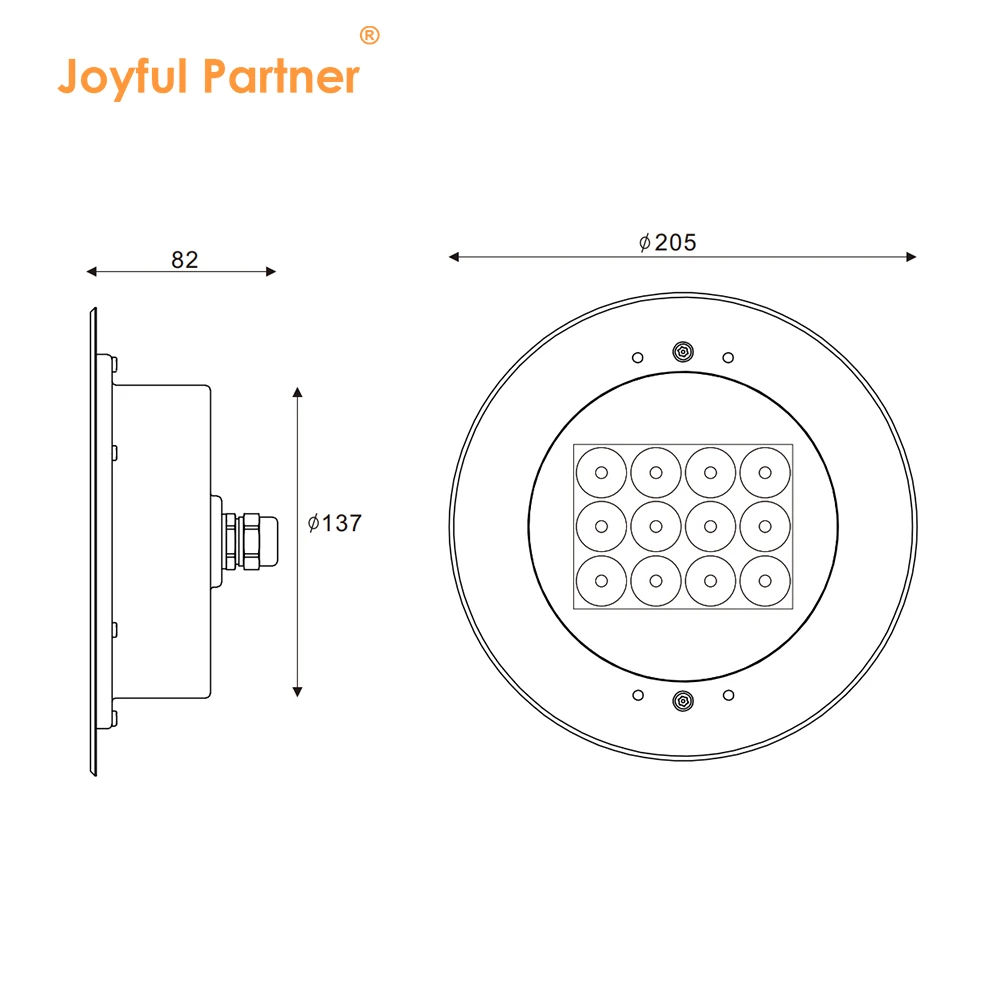

JPD18012X(Ø 205*H120 مم)
تصنيف مقاومة للماء: IP68
المادة: الفولاذ المقاوم للصدأ على شكل قوالب مطلية بالكروم الصلب من الفولاذ المقاوم للصدأ SUS 316L #
الطراز: سلسلة JPD18012X
الشهادة: IP68، RoHS، CE، مناسبة للتطبيقات التي تستخدم الماء أو بدون الماء

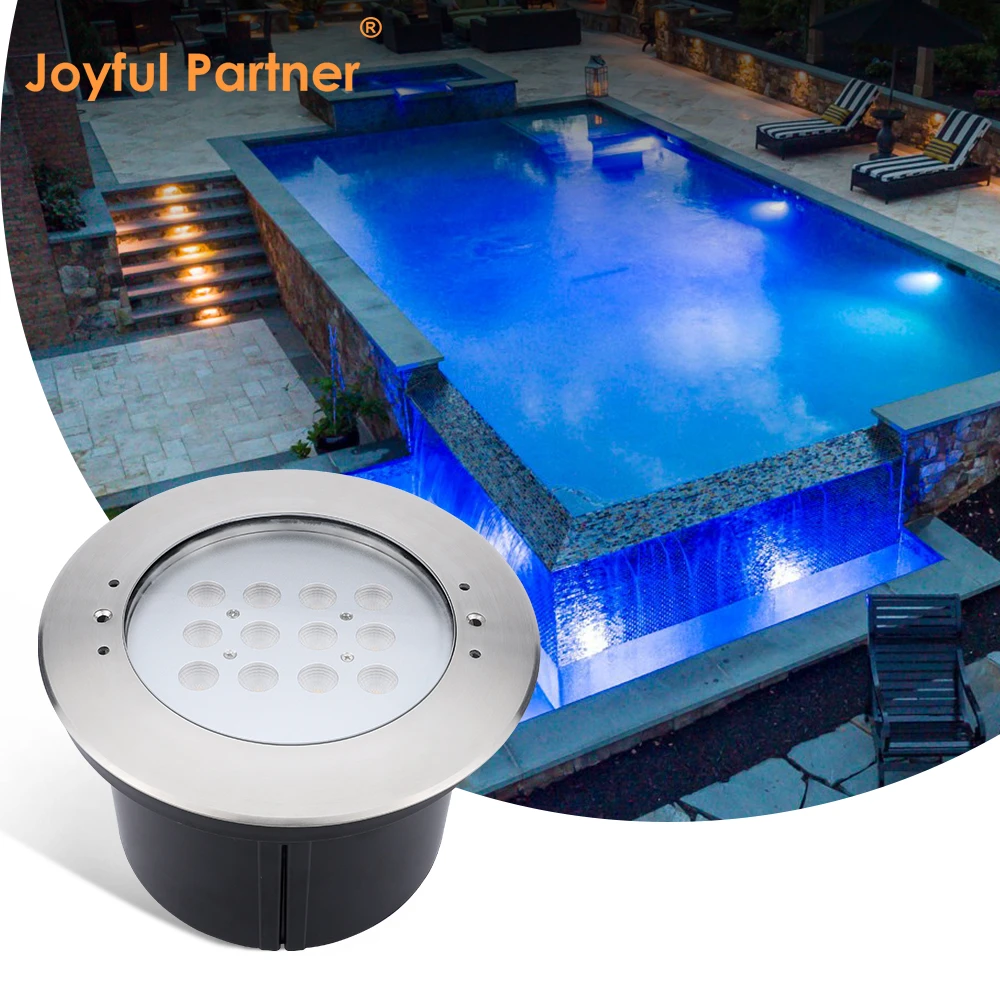

JPD18012X هو ضوء متدروس مصمم لبيئتين: جدار خرساني للمسبح أو سرير منظر طبيعي مدفون. تشترك اثنا عشر LED في واجهة واحدة من الفولاذ المقاوم للصدأ بحجم 170 مم تقريبا على مستوى الطلاء النهائي، لذا فإن سلسلة التركيبات تقرأ كخط ضوء واحد بدلا من صف من المصادر المنفصلة.
العدسة عالية الجودة ذات الكفاءة 85 بالمئة تشكل الإخراج، بينما التوزيع غير المتماثل يحافظ الضوء على أرضية المسبح وجدران المسبح بدلا من عيني شخص يقف على الحافة. زوايا الشعاع من 8 إلى 90 درجة تغطي لمسات ضيقة وغسيل الحوض الواسع. النسخ البيضاء تعمل بدائرة واحدة، وRGB 3in1 وRGBW 4in1 تشغل ثلاث حلقات.

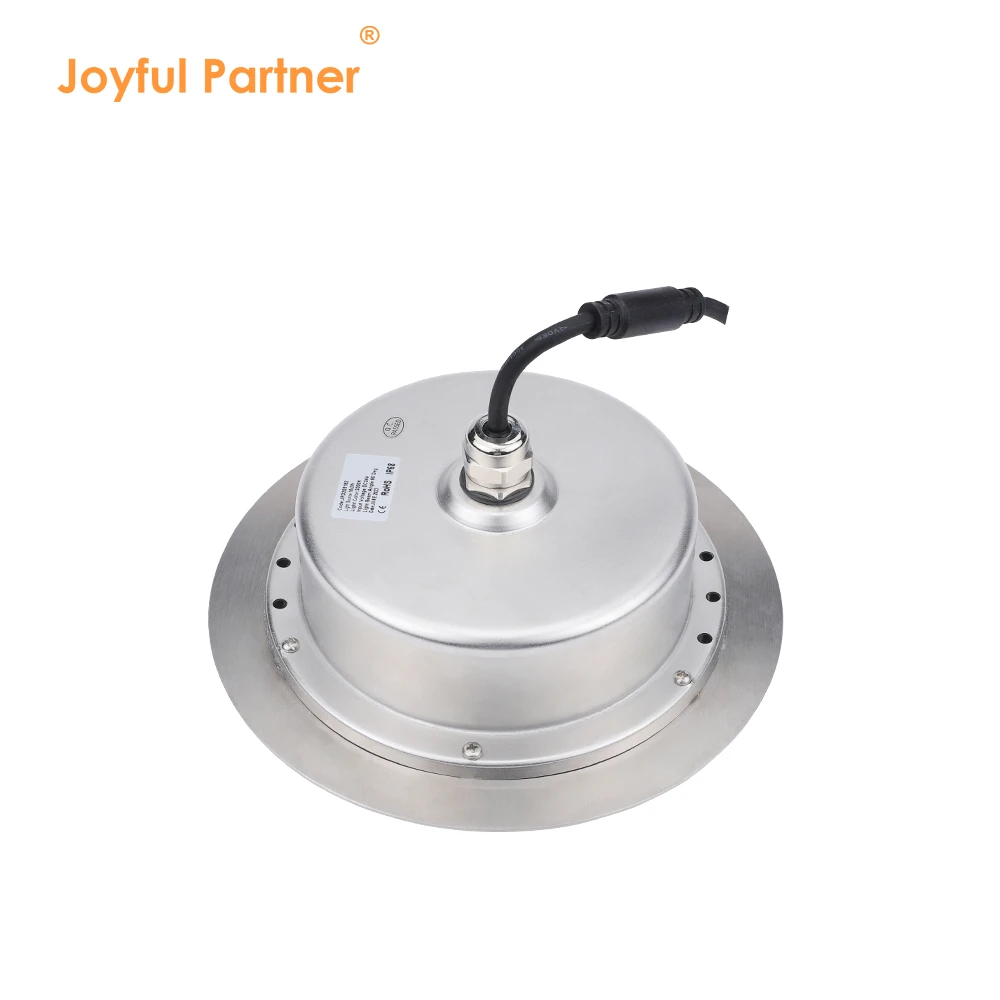

الغطاء الأمامي مصنوع من الفولاذ المقاوم للصدأ SUS 316L المصبوب، مع طلاء كروم صلب، مغلق ضد زجاج مقوى متدرج بحجم 8 مم. لوحة دوائر الألمنيوم فوق 2.0 واط/مليكوات تنقل الحرارة بعيدا عن مصابيح LED، وغدة مغلفة بالنيكل PG 11 تقفل كابل H05RN-F بطول مترين فقط، والمجموعة مصنفة IP68 للمياه من ناقص عشرين إلى أربعين درجة مئوية على أعماق أقل من مترين، مع حماية من الصدمات IK06.
جدول مواصفات النماذج
|
البند رقم |
مصدر الضوء |
زاوية شعاع العدسة (°) |
الاستهلاك (واط) |
جهد الإدخال (V) |
معدل المعرفة |
|
JPD180121 |
LED 12X1W |
8°/15°/25°/30°/45°/60°/90° |
12.0 |
DC24V |
08 |
|
JPD180122 |
12X2W LED |
8°/15°/25°/30°/45°/60°/90° |
24.1 |
DC24V |
08 |
|
JPD180126 |
LED RGB3in1 بقوة 12x2W |
8°/15°/25°/30°/45°/60°/90° |
24.0 |
DC12V/DC24V |
08 |
|
JPD180129 |
LED 12x3W RGBW4in1 |
25°/30°/45°/60°/90° |
36.0 |
DC24V |
08 |

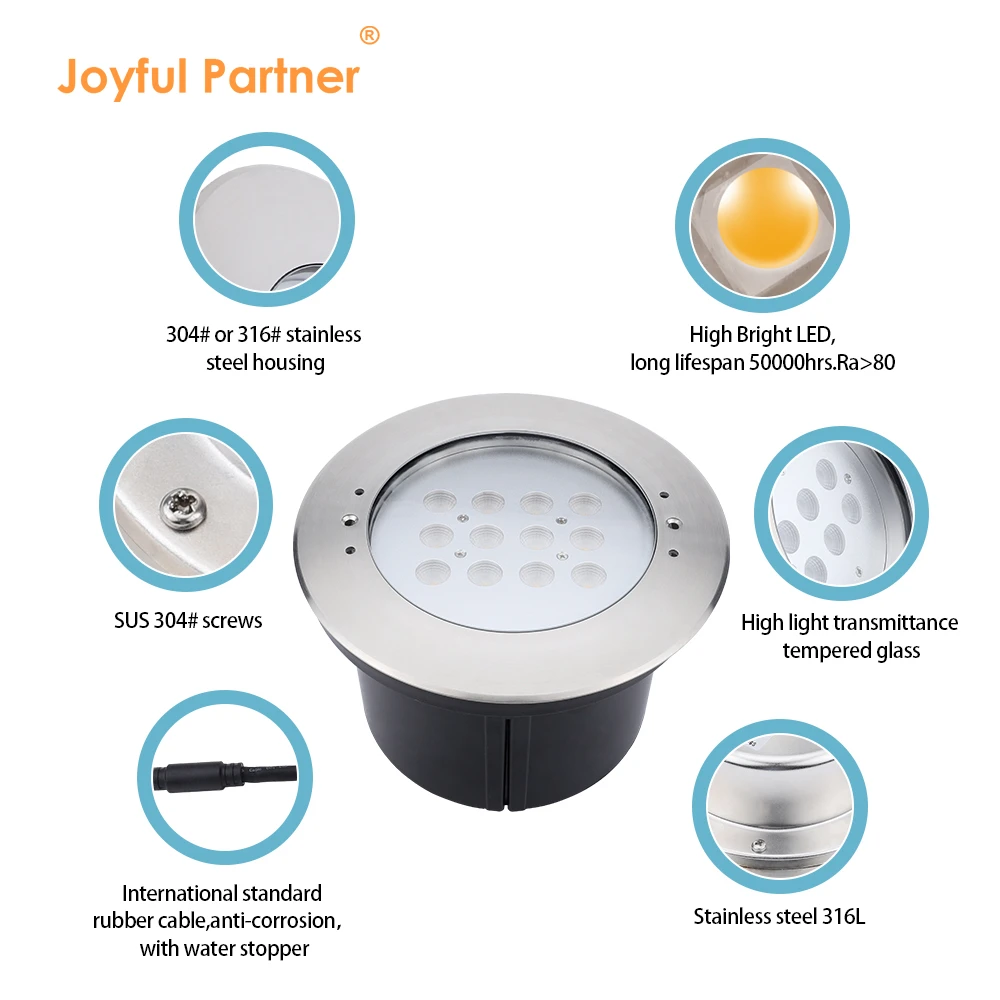

جدول مواصفات المواد
|
العنصر |
الوصف |
|
الهيكل والغلاف الأمامي |
الفولاذ المقاوم للصدأ SUS 316L المطلي بالكروم الصلب # |
|
الزجاج |
زجاج مقسى بدرجة T=8مم |
|
العدسة |
عدسة بصرية عالية الجودة، كفاءة≥85٪ |
|
غدة الكابل |
نحاس IP-68 PG-11 مطلي بالنيكل |
|
PCB |
موصلية حرارية ممتازة: الألمنيوم، معامل التوصيل الحراري≥2.0 واط/مل. |
|
السائق |
خرج تيار ثابت. مخرج LED بلون واحد = مخرج دائرة واحدة. LED RGB 3in1=مخرج بثلاث دوائر كهربائية. |
|
كابل الطاقة |
H05RN-F 2*0.75مم² L=2m (للون الأحادي) / H05RN-F 4*0.75مم² L=2m (للRGB) / H05RN-F 5*0.75مم² L=2m (لل RGBW) |
|
بيئة التطبيق |
درجة حرارة الماء بين -20°C ~ 40°C أقل من عمق 2M متر. |
|
غلاف التثبيت |
البلاستيك |

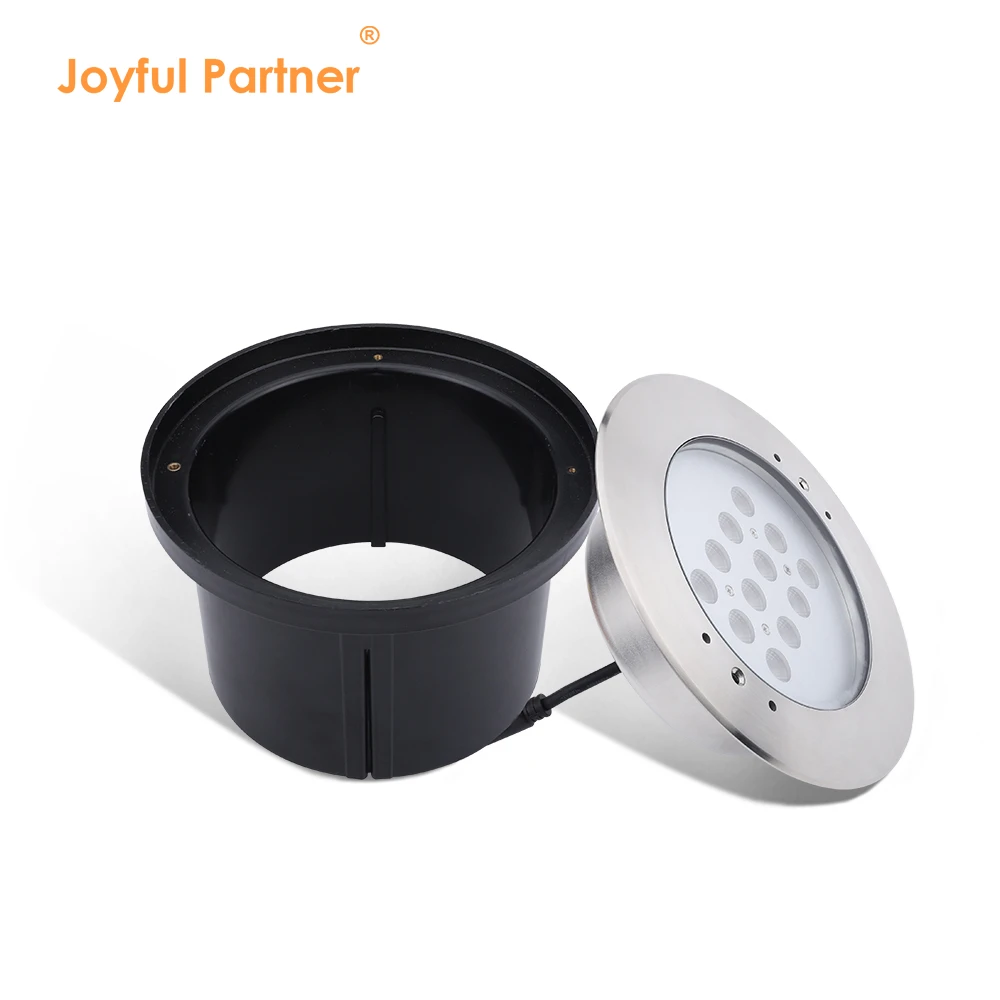

تصميم مزدوج الاستخدام: تركيب واحد للماء والأرض. يوجد اثنا عشر LED خلف غطاء زجاجي مقوى متدرج مع عدسة بصرية مصنفة بكفاءة 85٪، مما يوزع بركة ضوء متساوية بدلا من نقطة ساخنة واحدة. يسمح صندوق الظهر البلاستيكي بالتجويف للمصباح في جدران المسبح الخرسانية أو أحواض الحدائق المدفونة بنفس الوجه النظيف شبه المستوى.
البناء والبصريات: الغطاء الأمامي مصبوب من الفولاذ المقاوم للصدأ SUS 316L مع طلاء كروم صلب، مختوم على IP68 للغمر المستمر في الماء من ناقص عشرين إلى أربعين درجة مئوية على أعماق أقل من مترين. لوحة دوائر الألمنيوم فوق 2.0 واط/ملع كلفان تسحب الحرارة من مصفوفة LED، ويعمل مشغل تيار ثابت دائرة واحدة للوايت أو ثلاث لRGB 3in1، وغدة نحاسية مطلية بالنيكل PG 11 تقفل كابل H05RN-F بطول مترين.
نطاق الطراز والإمداد: أربعة نماذج تغطي أحمالا مختلفة. JPD180121 يوفر 12 واط ويوفر JPD180122 24 واط باللون الأبيض، JPD180126 يوفر 24 واط RGB 3in1 في DC 12V أو DC 24V، ويصل JPD180129 إلى 36 واط RGBW 4in1 في DC 24V. زوايا الشعاع من 8 إلى 90 درجة تناسب اللمسات الضيقة أو الغسلات الواسعة عبر المسابح، والنوافير، وميزات المياه، وأحواض الحدائق، وحواف الأسطح، مع توفر علامة OEM وطول كابل مخصص.
