JPD0591X(Ø80*H83 مم)
تصنيف مقاومة للماء: IP68
المادة: الفولاذ المقاوم للصدأ على شكل قوالب مطلية بالكروم الصلب من الفولاذ المقاوم للصدأ SUS 316L #
الطراز: سلسلة JPD0591X
الشهادة: IP68، RoHS، CE، مناسبة للتطبيقات البرية والمائية

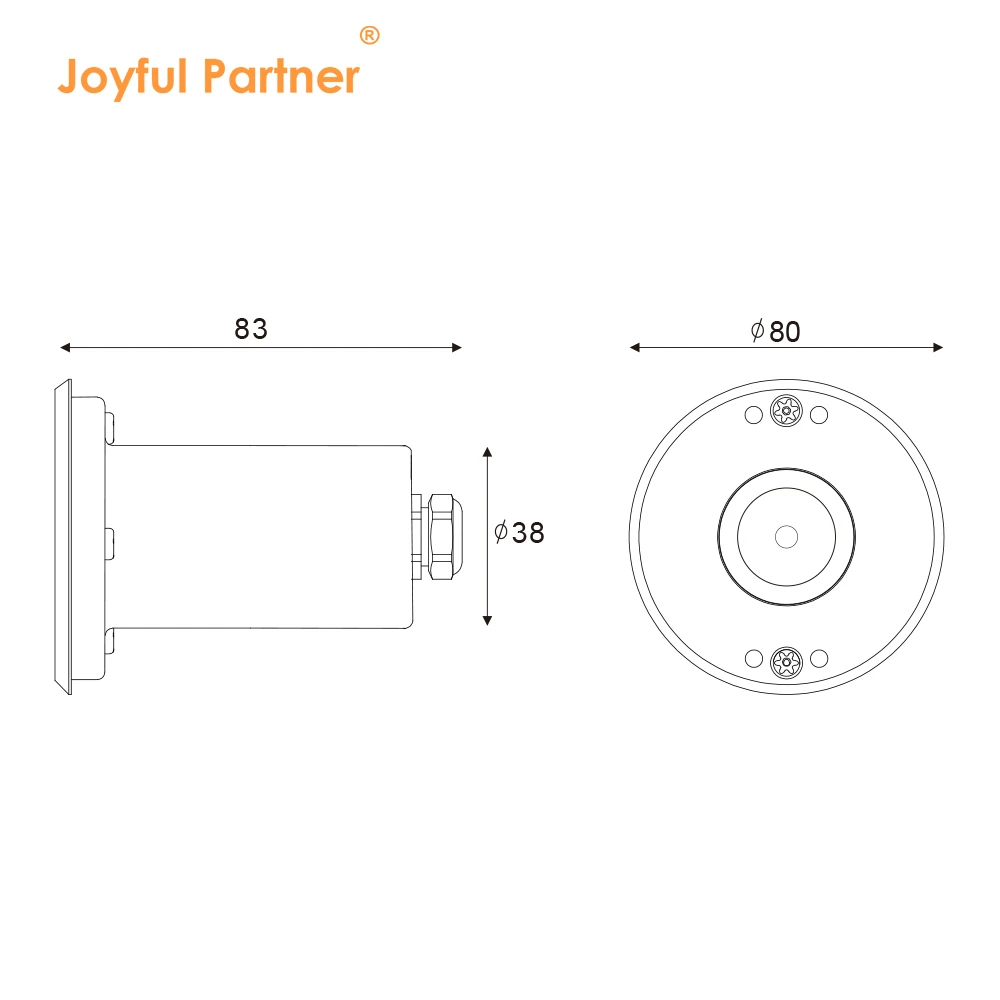

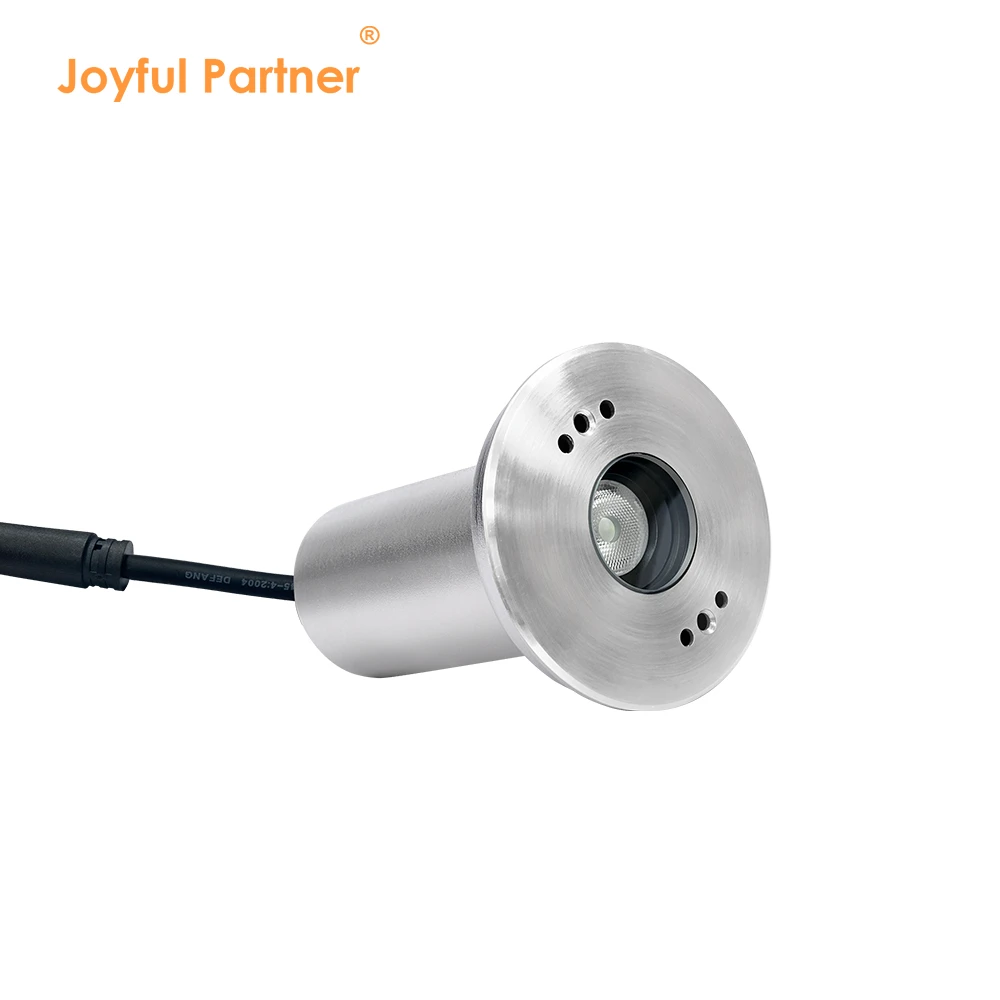

JPD0591X هو ضوء مسبح مدمج مبني حول فكرة بسيطة: إضاءة الماء، وليس سطح المسبح. عدستها المضادة للوهج العميق غير المتماثلة توجه الشعاع نحو الأسفل بعيدا عن المشاهد، بحيث تختفي الوحدة داخل الجدار ويبقى السطح هادئا بينما يتوهج الماء نفسه. مع واجهة أمامية 80مم وجسم 83 مم، يشغل جزءا ضئيلا جدا من تشطيب المسبح، كما أن غلاف التثبيت البلاستيكي يحافظ على نظافة خط التركيب في المباني الجديدة والتجديدات على حد سواء.
يبدأ الأداء البصري من العدسة. العدسة البصرية عالية الجودة بكفاءة 85 بالمئة تشكل الإخراج، بينما ينشر التوزيع غير المتماثل الضوء عبر أرضية المسبح بدلا من إلقاء الوهج نحو السباحين أو النوافذ القريبة. تسمح خيارات الأشعة التي تمتد من 8 إلى 60 درجة للمصممين بالعمل في طبقات، باستخدام زاوية ضيقة للدرجات وجدران المميزات، وزاوية أوسع للأحواض المفتوحة والملامح المائية الطويلة.

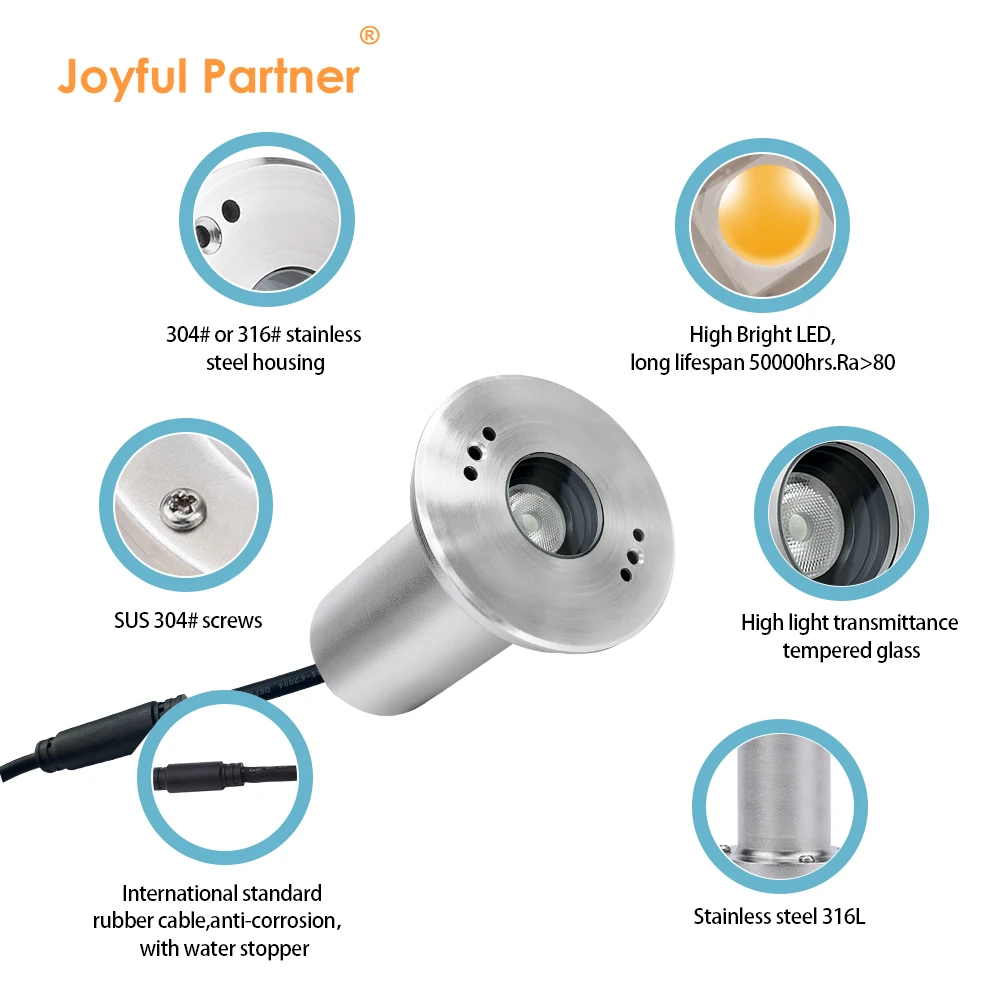

تم تصميم التركيبة للغمر الدائم. الغطاء الأمامي مصبوب من الفولاذ المقاوم للصدأ SUS 316L وتم تشهيده بطلاء كروم صلب، مغلق خلف زجاج مقسى متدرج بحجم 8 مم. في الداخل، يحمل PCB من الألمنيوم بتصنيف أعلى من 2.0 واط/مللي كلفن الحرارة بعيدا عن LED، بينما يغذي دائرة كهربائية واحدة للإصدارات البيضاء أو ثلاث دوائر لإصدارات RGB 3in1. تؤمن غدة نحاسية مطلية بالنيكل PG 11 مدخل الكابل، وتحمل المجموعة تصنيف IP68 للمياه من ناقص عشرين إلى أربعين درجة مئوية على أعماق أقل من مترين، مع تصنيف صدمات IK06.
تغطي المجموعة ثلاثة طرازات. JPD05911 يوفر 1 واط، JPD05912 2.1 واط، و JPD05916 يوفر 3 واط في RGB 3in1، جميعها متوفرة بنظام DC 12V أو DC 24V لأنظمة المسابح منخفضة الجهد. غلاف بلاستيكي 65 مم، وكابل H05RN-F بطول مترين، وأطوال كابلات اختيارية تدعم التركيب السهل في أحواض الخرسانة والبطانة، وأحواض المنتجعات الصحية، والنوافير، وميزات المياه في الفنادق. تتوفر طلبات العلامات التجارية الأصلية ونماذج مختلطة للموزعين ومشتري المشاريع.
جدول مواصفات النماذج
|
البند رقم |
مصدر الضوء |
زاوية شعاع العدسة (°) |
الاستهلاك (واط) |
جهد الإدخال (V) |
معدل المعرفة |
|
JPD05911 |
1X1W LED |
8°/15°/25°/30°/45° |
1.0 |
DC12V/DC24V |
08 |
|
JPD05912 |
LED 1X2W |
8°/15°/25°/30°/45° |
2.1 |
DC12V/DC24V |
08 |
|
JPD05916 |
LED 1x3W RGB3in1 |
20°/25°/30°/40°/60° |
3.0 |
DC12V/DC24V |
06 |
جدول مواصفات المواد
|
العنصر |
الوصف |
|
الهيكل والغلاف الأمامي |
الفولاذ المقاوم للصدأ SUS 316L المطلي بالكروم الصلب # |
|
الزجاج |
زجاج مقسى بدرجة T=8مم |
|
العدسة |
عدسة بصرية عالية الجودة، كفاءة≥85٪ |
|
غدة الكابل |
نحاس IP-68 PG-11 مطلي بالنيكل |
|
PCB |
موصلية حرارية ممتازة: الألمنيوم، معامل التوصيل الحراري≥2.0 واط/مل. |
|
السائق |
خرج تيار ثابت. مخرج LED بلون واحد = مخرج دائرة واحدة. LED RGB 3in1=مخرج بثلاث دوائر كهربائية. |
|
بيئة التطبيق |
درجة حرارة الماء بين -20°C ~ 40°C أقل من عمق 2M متر. |
|
غلاف التثبيت |
البلاستيك |
|
كابل الطاقة |
H05RN-F 2*0.75مم² L=2m (للون الأحادي) / H05RN-F 4*0.75مم² L=2m (للRGB) / H05RN-F 5*0.75مم² L=2m (لل RGBW) |

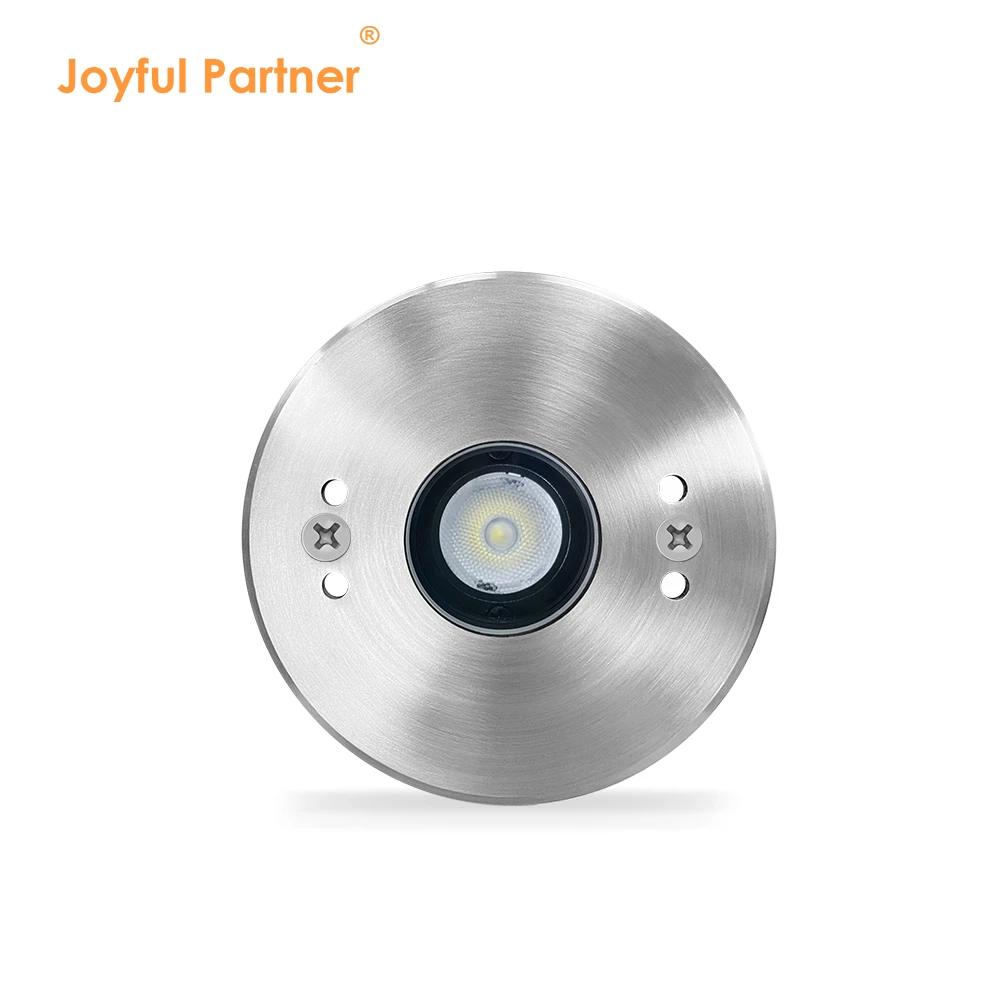

ميزة مضادة للوهج العميق: واجهة فولاذية مدمجة بحجم 316 لتر مع عدسة مضادة للوهج عميق غير متماثلة، بحيث يختبئ الضوء داخل جدار المسبح ويبقى الشعاع مركزا بدلا من أن ينسكب للأعلى. مركب بغلاف بلاستيكي، الجسم النحيف بقطر 83 مم يكاد يكون مستويا مع تشطيب المسبح، مما يحافظ على نظافة المسابح في الفيل والفنادق ليلا.
التصنيع والمواصفات: الزجاج المقسى المتدرج 8 مم يغطي عدسة بصرية مصنفة بكفاءة 85٪، وتحمل لوحة الألمنيوم الحرارة لحماية LED. تعمل محركات التيار الثابت بتغذية نسخ 3in1 بلون واحد وRGB 3in1، مع غدد نحاسية مغلفة بالنيكل PG 11 وكابل H05RN-F بطول مترين. القطر الأمامي 80 مم، والغلاف 65 مم، وتعمل النماذج JPD05911 1 واط JPD05912 و2.1 واط و3 واط RGB JPD05916 DC 12V أو DC 24V.

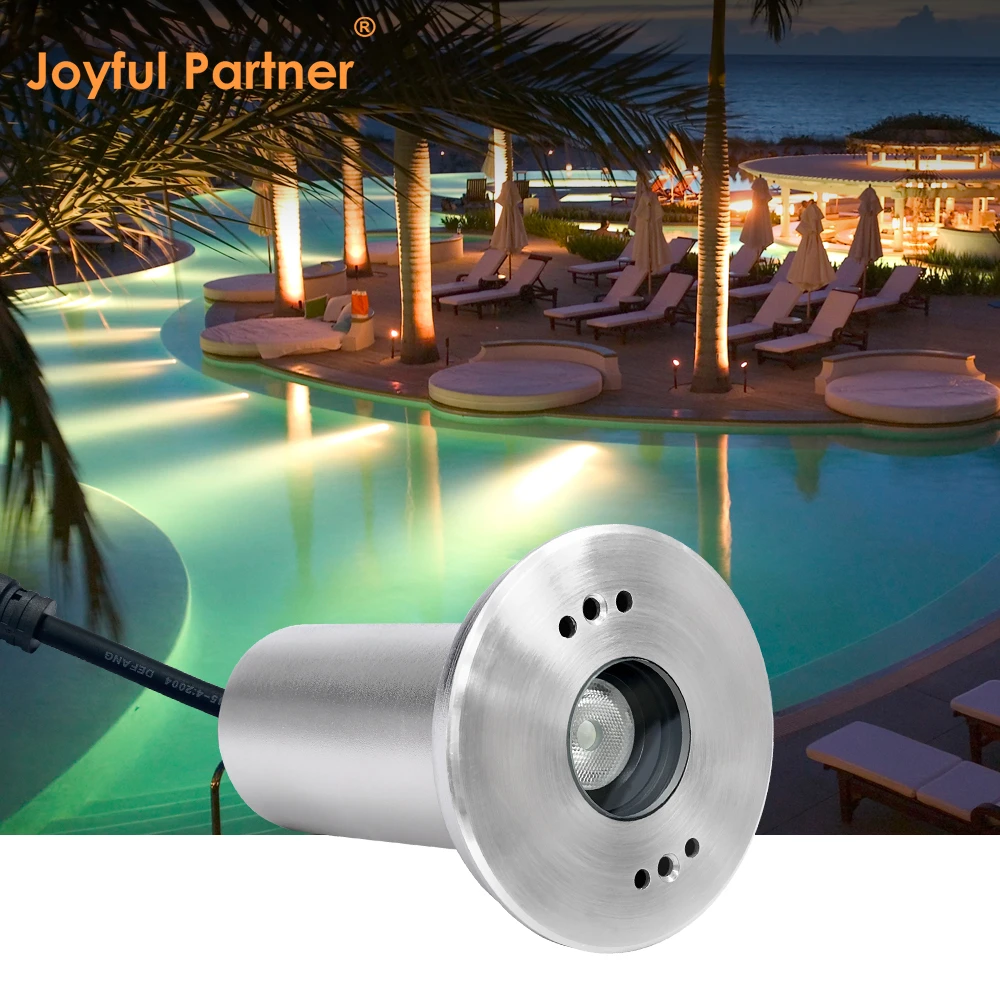

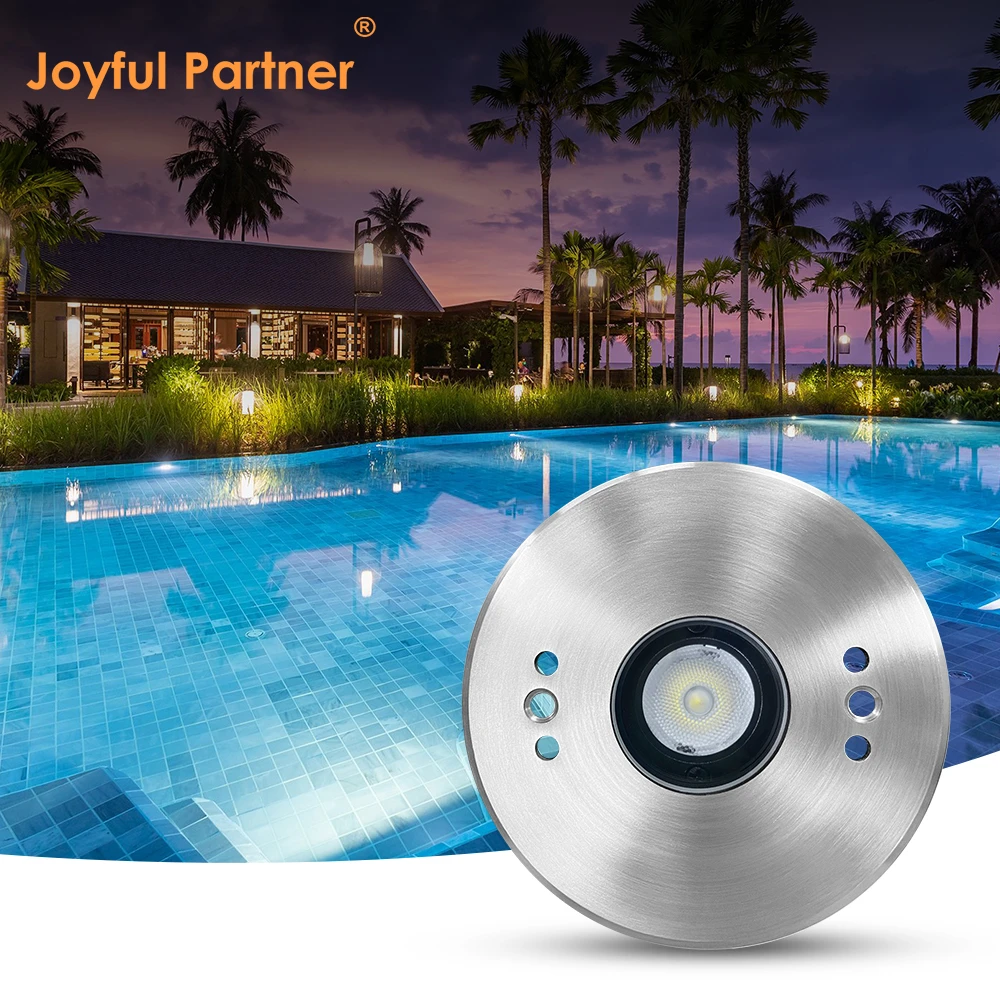

التطبيق والتوريد: تتراوح زوايا العوارض بين 8 إلى 60 درجة، بحيث يمكن للمشترين مطابقة أحواض ضيقة أو إضاءة غسيل أوسع. يناسب البرك الخرسانية والمسابح البطانية، وحمامات السبا، والنوافير، وميزات المياه في الفنادق حتى عمق مترين في المياه من ناقص عشرين إلى أربعين درجة مئوية. تدعم العلامة التجارية الأصلية الأصلية، وطول الكابل المخصص، وطلبات النماذج المختلطة.
