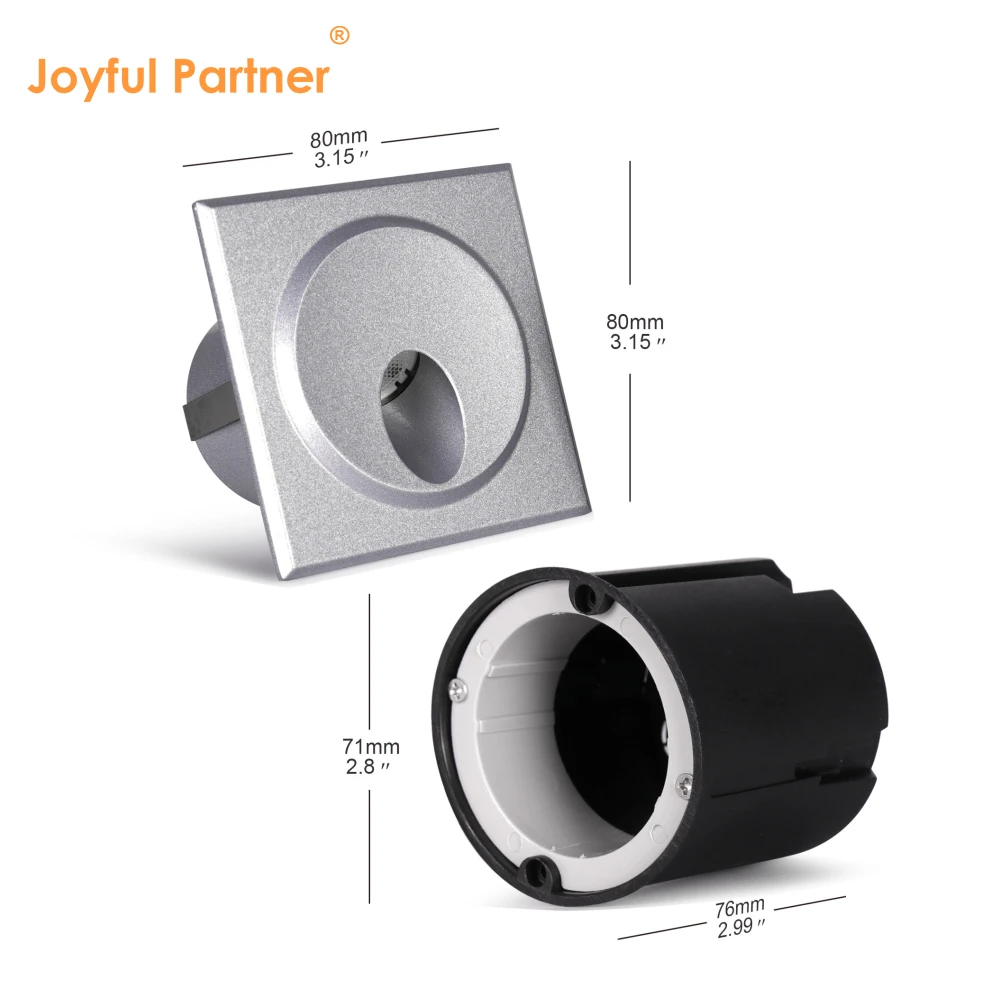

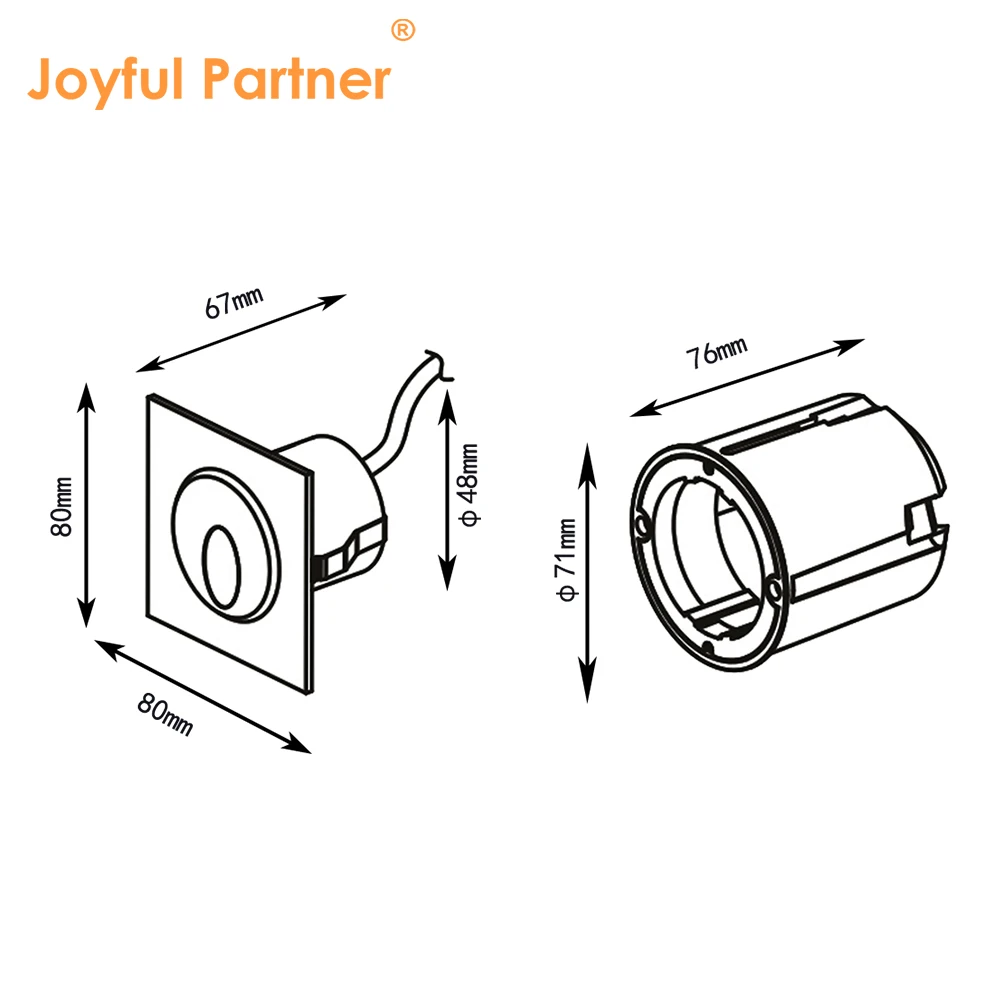

1QS0101 (80*80مم)
تصنيف مقاومة للماء: IP65
المادة: ADC12 مسحوق الصب بالقالب الألمنيوم المطلي
الطراز: سلسلة 1QR010X / 1QS010X
الشهادة: IP65، RoHS، CE

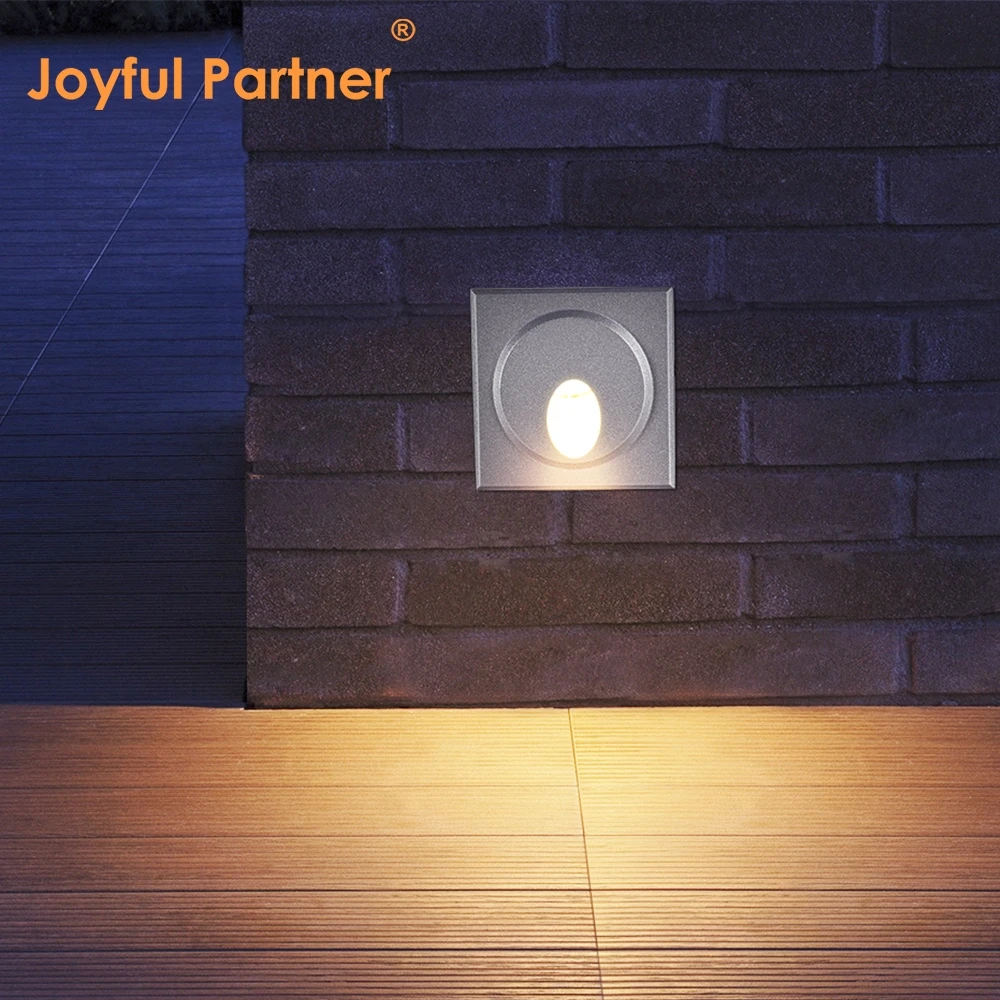

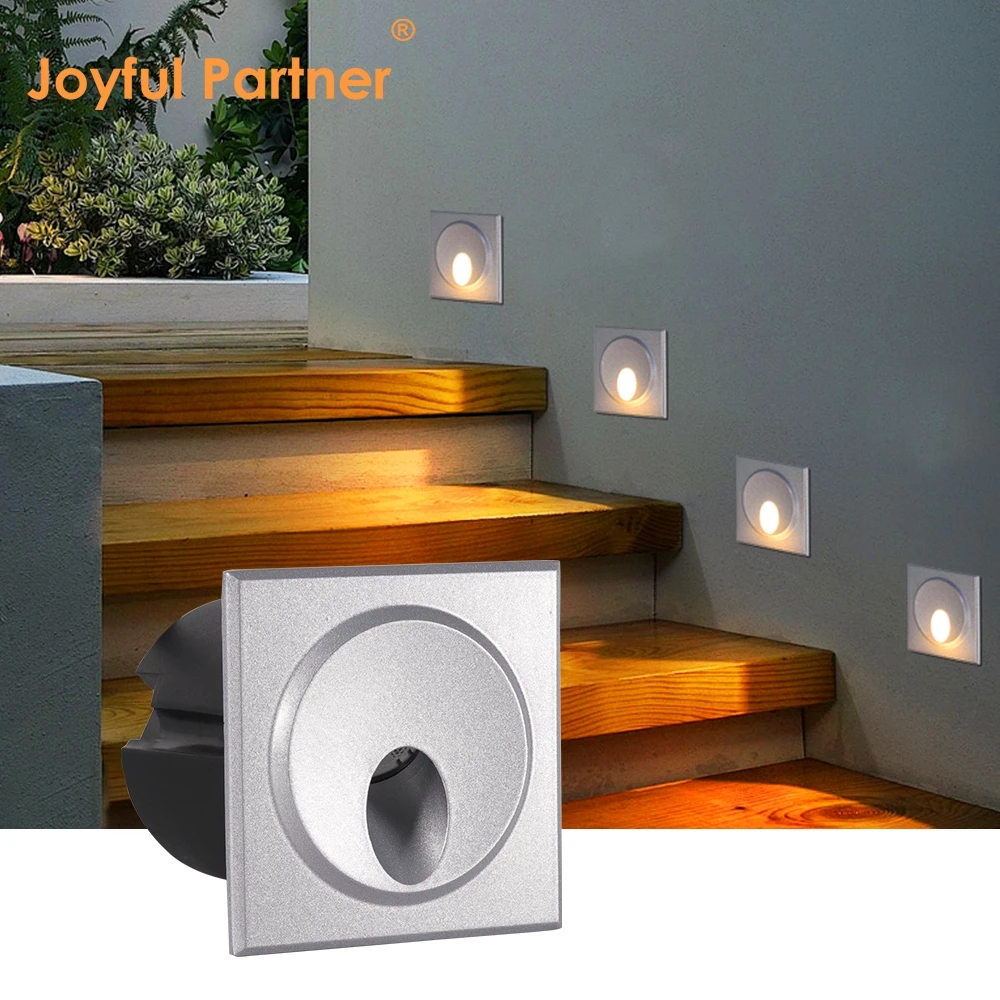

مصممة لإضاءة الجدران والسلالم الغائرة الاحترافية في البيئات الخارجية.
غلاف ألمنيوم مصبوب بالقالب عالي القوة من ADC12 مع تشطيب متينة مطلية بالبودرة.
تتميز بزجاج مقوى مقاس 2 مم وعدسة بصرية عالية الكفاءة بكفاءة ≥85٪.
تم تصميمه للسلامة مع تصنيف مقاومة الصدمات IK10 للأماكن العامة والتجارية.
حماية موثوقة ل IP65 تضمن أختام على شكل أدوات وكابلات نحاسية مغطاة بالنيكل M12.

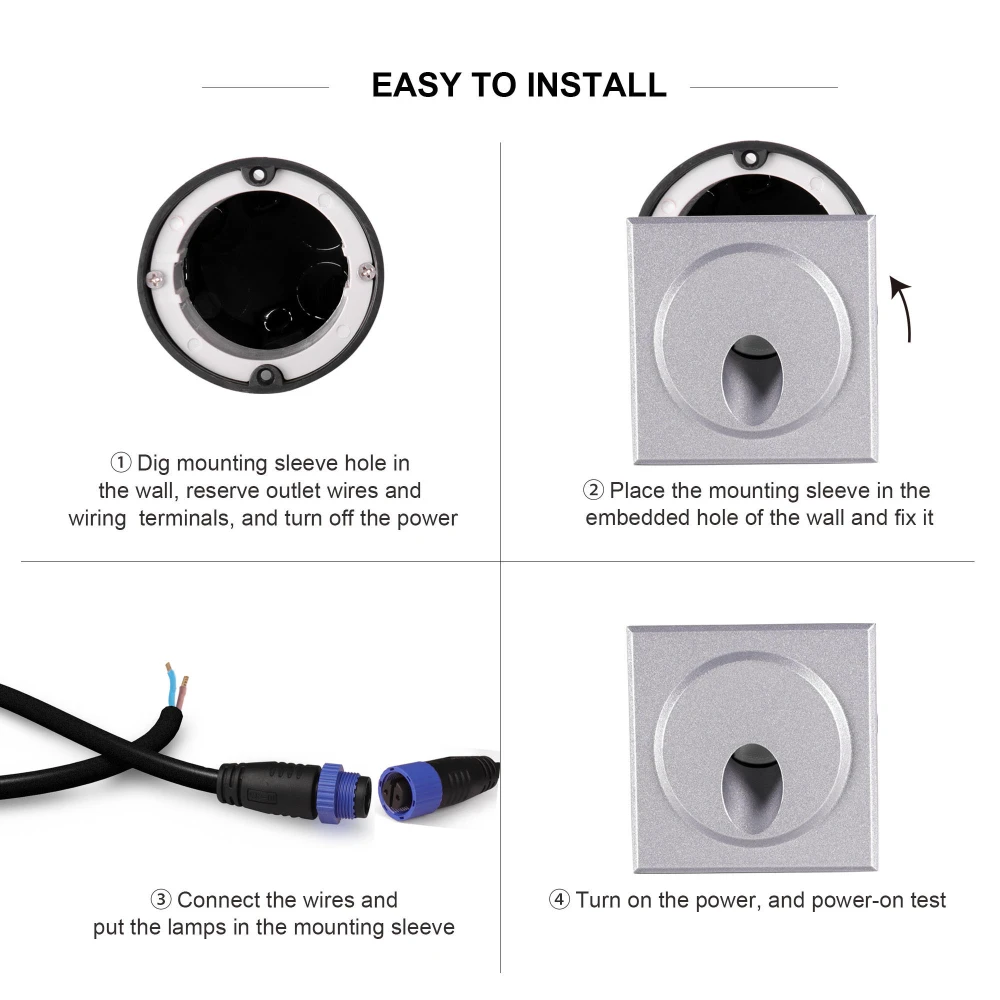

خيارات تركيب متعددة الاستخدامات متوفرة بأشكال دائرية ومربعة مع أكمام تثبيت مدمجة.
جدول مواصفات النماذج
|
البند رقم |
مصدر الضوء |
زاوية شعاع العدسة (°) |
الاستهلاك (واط) |
جهد الإدخال (V) |
معدل المعرفة |
|
1QR0101 / 1QS0101 |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1QR0101H / 1QS0101H |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1QR0102 / 1QS0102 |
1*2W |
60° |
2.5 |
DC12V/DC24V |
10 |
|
1QR0102H / 1QS0102H |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1QR0107 / 1QS0107 |
1*0.5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
جدول مواصفات المواد
|
العنصر |
الوصف |
|
الإسكان |
ADC12 الألمنيوم المطلي بمسحوق الصب بالقالب |
|
الزجاج |
زجاج مقسى. T=2 مم |
|
العدسة |
العدسة البصرية، الكفاءة≥85٪ |
|
غدة الكابل |
نحاس مطلي بالنيكل M12 |
|
الحشية |
ختم على شكل أدوات |
|
LED |
Epistar أو CREE Power LED. رع>80 |
|
PCB |
توصيل حراري ممتاز من الألمنيوم، معامل التوصيل الحراري ≥2.0 واط/مللي كلفن |
|
السائق |
-20°C~40°C |
|
درجة حرارة التشغيل |
خرج تيار ثابت، مخرج LED بلون واحد = دائرة واحدة |
|
كابل الطاقة |
H05RN-F 2×0.75مم² L=0.3m (جهد منخفض) / H05RN-F 3×0.75mm² L=0.3m (جهد عالي) |
